VI-IR61-UHF / VI-IR61-HF 工业读写器综合应用方案

双型号 RFID 识读终端 | IP67 工业防护 | 多协议多接口 | 直连 PLC 易集成

一、方案概述

本方案整合VI-IR61-UHF 工业读写器与VI-IR61-HF 工业读写器两款设备，整机均采用 IP67 工业防护设计，搭载专用射频芯片，内置滤波、隔离模块，抗干扰能力强。两款设备支持多协议、多接口、多级联运行，可通过 Modbus 协议直连 PLC，配套完整开发接口，二次开发门槛低。产品通用适配汽车制造、光伏锂电、装备制造、物流分拣、工位流水线、家电 / 3C 生产线、刀具管理、AGV 机器人控制等场景，可根据标签类型灵活选用高频、超高频机型，完成工件、物料、工装器具的自动化识别与数据采集。远距离批量识读选用 VI-IR61-UHF，近距离高频标签识读选用 VI-IR61-HF。

二、核心功能定位

1.统一工业标准：IP67 防护等级，可在油污、粉尘、潮湿等恶劣工况长期稳定运行。

2.电路稳定可靠：全系采用工业级元器件，内置滤波器、隔离模块，抗干扰性能优异。

3.高性能射频配置：VI-IR61-UHF 搭载 E310 芯片，VI-IR61-HF 搭载 ST25R3916 芯片，识别灵敏度高、读取效率出色。

4.通用拓展能力：支持多协议、多接口、多级联、多工作模式，适配多样化现场需求。

5.工控快速集成：原生支持 Modbus 协议直连 PLC，实现 RFID 数据快速采集。

6.开发运维便捷：提供标准化开发资料，支持可扩展固件升级，后期维护简单。

7.低功耗设计：两款设备功耗低，满足产线全天候不间断作业要求。

三、系统工作原理

设备上电后，射频模组按对应频段发射信号，读取范围内电子标签数据；数据经 RS232、RS485、RJ45 任一接口，通过 Modbus TCP/RTU、VUP 协议上传至 PLC 或上位管理系统。设备配备 LED 指示灯与蜂鸣器，实时反馈电源、运行、读卡状态，整套系统实现标签识别、数据传输、状态提示全流程自动化。

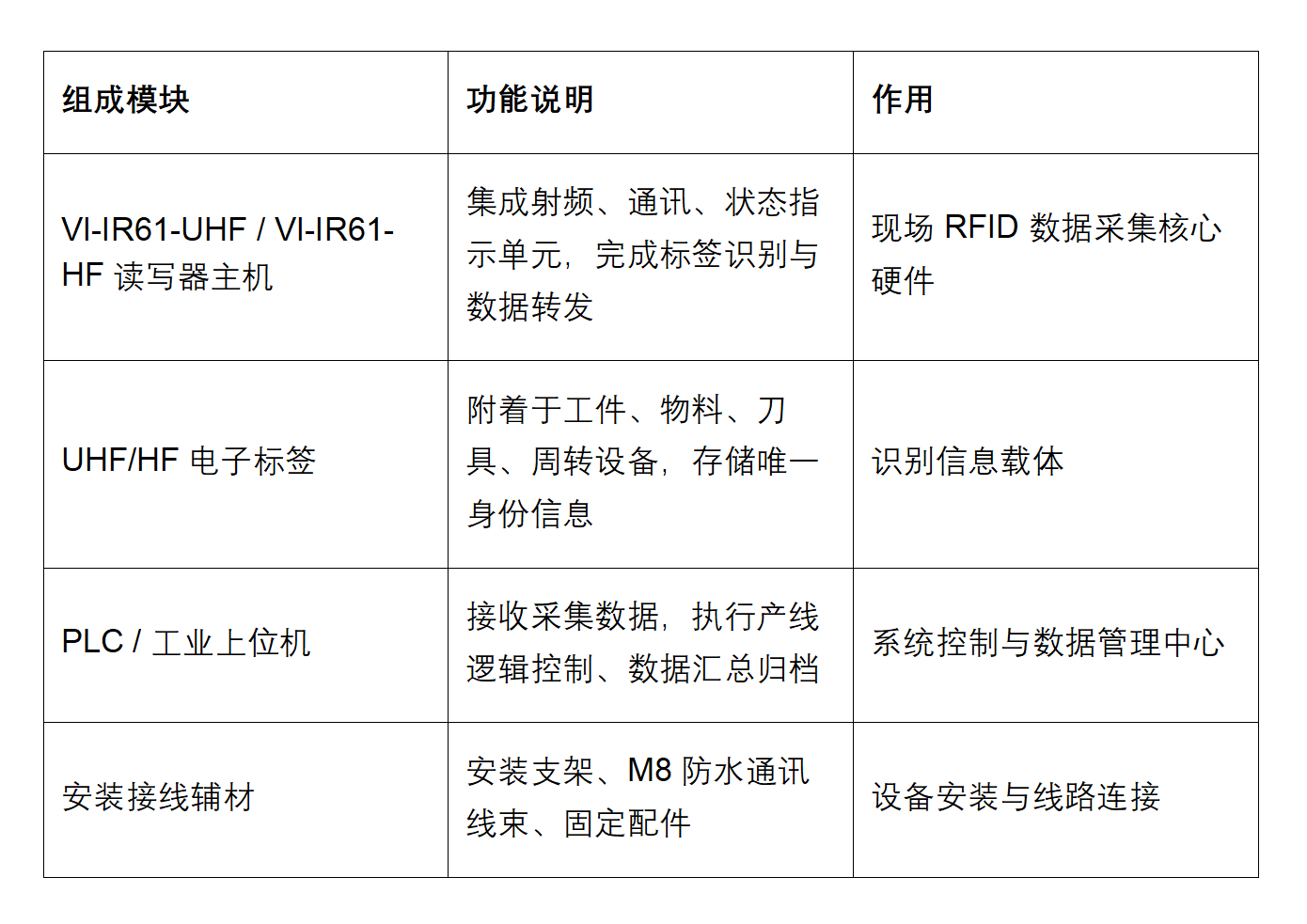

四、系统组成

五、硬件技术参数

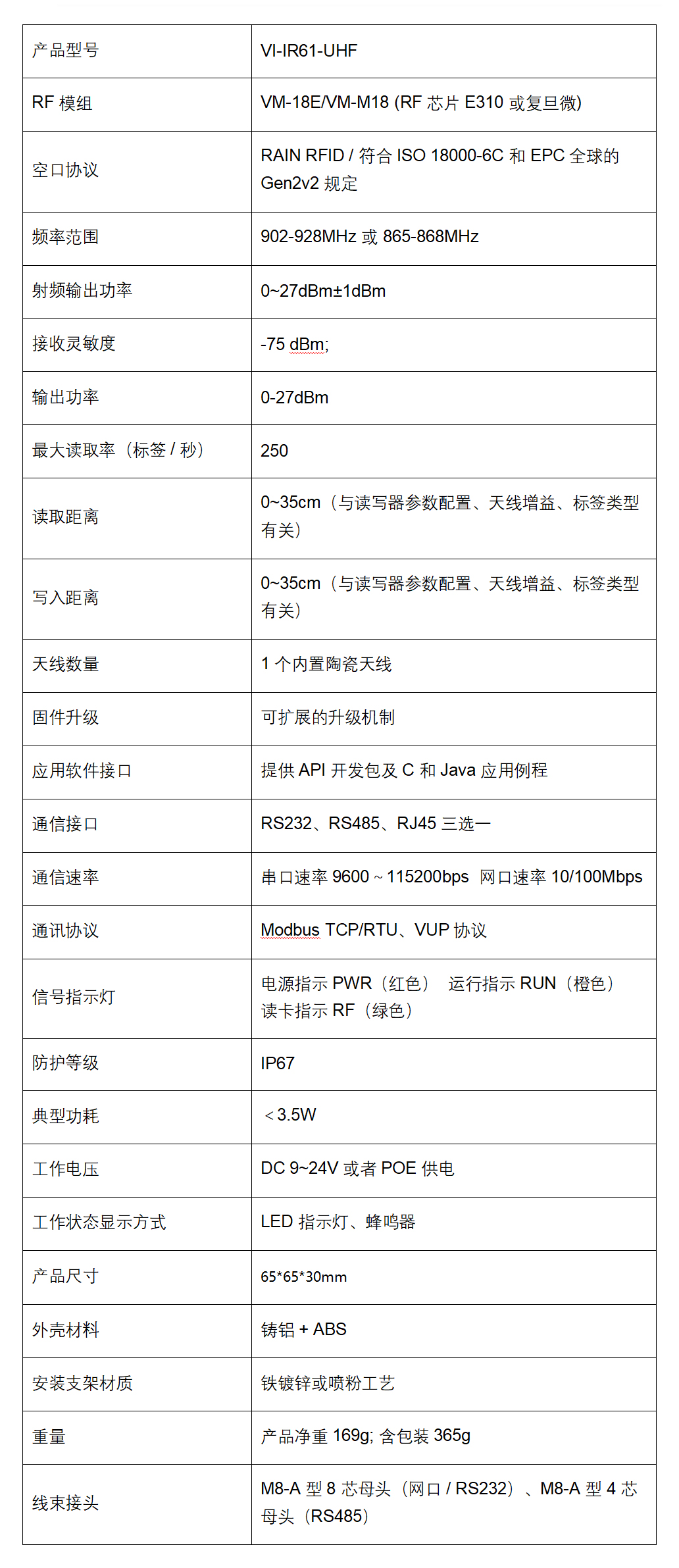

（一）VI-IR61-UHF 工业读写器

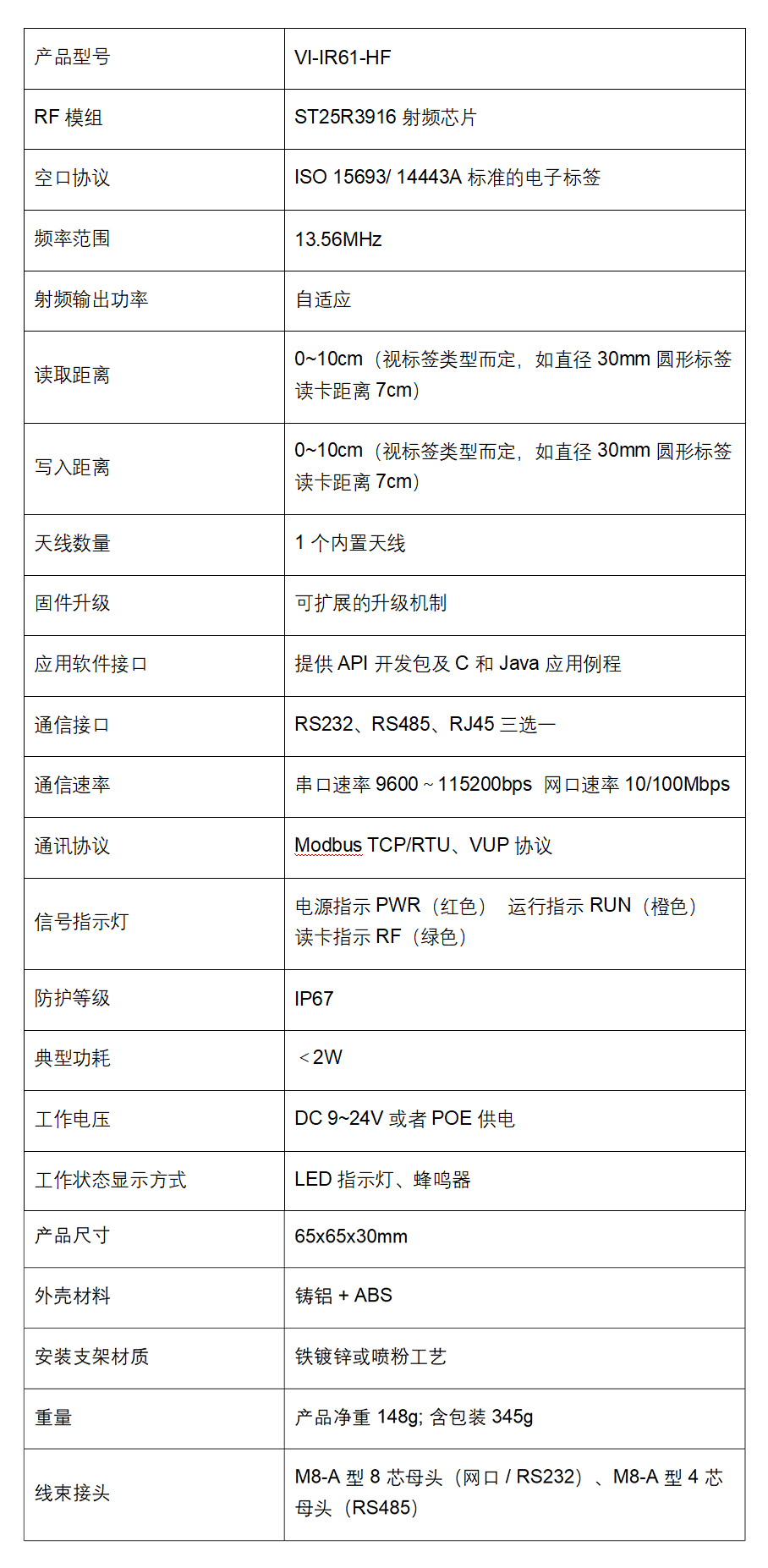

（二）VI-IR61-HF 工业读写器

六、设备指示与结构说明

两款设备外观、结构、接口规格保持一致。配备三色 LED 指示灯：红色 PWR 为电源指示、橙色 RUN 为运行指示、绿色 RF 为读卡指示；搭配蜂鸣器实现声光双重状态提醒。统一采用 M8-A 型防水线束接头，区分网口 / RS232、RS485 接口，接线稳固、防护性强。外壳为铸铝 + ABS 材质，搭配铁镀锌 / 喷粉安装支架，适配工业现场安装使用。

七、软件适配环境

两款设备均支持 Modbus TCP/RTU、VUP 通讯协议，可对接主流工控系统与 PLC；配套 API 开发包及 C、Java 应用例程，支持低门槛二次开发；具备可扩展固件升级机制，方便批量设备运维。依托 IP67 防护等级，可在车间环境下全天候连续运行。

八、典型应用场景

1.汽车制造、光伏锂电、装备制造生产线物料识别与工序追溯

2.物流分拣、工位流水线、家电 / 3C 混流生产线数据采集

3.机床刀具、工装夹具出入库与使用管理

4.AGV 机器人站点定位、标签识别与联动控制

九、部署流程建议

1.现场勘测，根据标签类型选定对应机型，规划安装点位与线路走向。

2.使用配套支架与螺丝固定读写器，依据现场布线需求选择通讯接口。

3.接入 DC 9~24V 直流电源或 POE 网线完成供电。

4.配置射频、通讯参数，完成与 PLC / 上位系统对接。

5.实测标签读写效果，确认运行稳定后，接入产线正式使用。

十、方案优势

1.外观结构通用：两款产品尺寸、安装件、接口完全一致，项目替换、维护无需改动安装结构。

2.全工况防护：IP67 等级可抵御油污、粉尘、潮湿环境，使用寿命长。

3.双频段可选：超高频、高频双版本，覆盖不同识别距离、不同类型标签应用需求。

4.抗干扰能力强：工业级电路搭配滤波、隔离模块，复杂电磁环境运行稳定。

5.集成成本低：直连 PLC 无需转接设备，三种通讯接口灵活适配现场布线。

6.低功耗易运维：整机功耗低，配套完善开发资料，固件可在线升级。

十一、包装配件清单

1.VI-IR61-UHF / VI-IR61-HF 读写器主机 ×1

2.安装支架

3.防水通讯线束

4.产品保修卡、产品说明书

十二、方案总结

VI-IR61-UHF 与 VI-IR61-HF 为同外形、不同频段的工业读写器产品，防护等级高、射频性能稳定、集成便捷。双机型组合可全面覆盖高频、超高频 RFID 应用场景，适配各类工业自动化产线、物流仓储项目，是工业物联网数据采集的优选组合方案。

十三、万全性能升级再突破

VANCH 万全RFID产品已支持Impinj Gen2X 美国英频杰Impinj（全球领先RAIN RFID解决方案商）正式发布Gen2X。 该技术基于RAIN RFID Gen2协议优化，可提升RFID读写器识读速度、距离与准确性。 深圳万全智能（RFID识别产品与解决方案领先企业），专注提供创新高效RFID产品。 其RFID工业识别、一体式、固定式读写器及手持PDA终端，现已支持Gen2X，助力企业深化数智化。
