RFID超高频抗金属标签简介与应用

我们来全面解析一下 RFID超高频抗金属标签。这是一个在工业、物流、资产管理等领域应用非常广泛且关键的技术。

核心概念

1. RFID：无线射频识别技术，通过无线电波进行非接触式数据读写。

2. 超高频：指工作频率在860MHz ~ 960MHz之间（主要遵循ISO 18000-6C / EPC Gen2标准）。其特点是读取距离远（可达十几米）、读写速度快、能批量读取，但信号易受干扰。

3. 抗金属：这是最关键的特性。普通UHF RFID标签贴在金属表面时，会因金属的电磁波反射和能量吸收，导致标签无法被激活或读取性能急剧下降。抗金属标签经过特殊设计，解决了这一问题。

为什么金属是UHF RFID的“天敌”？

· 能量屏蔽：金属会反射电磁波，导致标签天线无法从读写器获取足够的能量来激活芯片。

· 失谐：金属表面会改变标签天线的电磁特性（如电容），导致天线与芯片的阻抗严重失配，信号无法有效传输。

· 信号干扰：金属的反射会形成多径干扰，扰乱读写器与标签之间的正常通信。

抗金属标签的设计原理

抗金属标签的核心思想是 “隔离”和“利用” 。

1. 电磁隔离/吸收层：在标签天线和金属表面之间增加一层特殊的吸波材料 或高介电常数材料。这层材料可以：

   · 吸收部分电磁波，减少反射。

   · 形成一个“隔离垫”，使标签天线的工作环境更接近于在空气中，从而保持其原有的谐振频率和性能。

2. 特殊天线设计：

   · 贴片天线设计：很多抗金属标签采用类似微带天线的设计，利用金属底板作为反射面，将辐射方向定向到远离金属的一侧，反而增强了信号（此时金属成为了天线的一部分）。

   · 短路/开环设计：通过调整天线结构，使其在靠近金属时仍能保持匹配。

3. 硬质封装：大部分抗金属标签采用ABS、PCB、陶瓷等硬质外壳封装。

   · 保护作用：抵御工业环境中的碰撞、磨损、高温、腐蚀。

   · 提供刚性支撑：保持内部结构与金属表面的恒定距离，确保性能稳定。

主要类型和形态

· PCB标签：最常见，将天线蚀刻在PCB电路板上，背部带有吸波材料。形状多样（方形、条形、圆形），性价比较高。

· 陶瓷标签：天线烧结在陶瓷基片上，尺寸可以做得非常小巧，耐高温、抗腐蚀，适用于恶劣环境。

· 柔性抗金属标签：采用柔性电路和特殊介质材料，可以弯曲，适用于曲面金属物体。

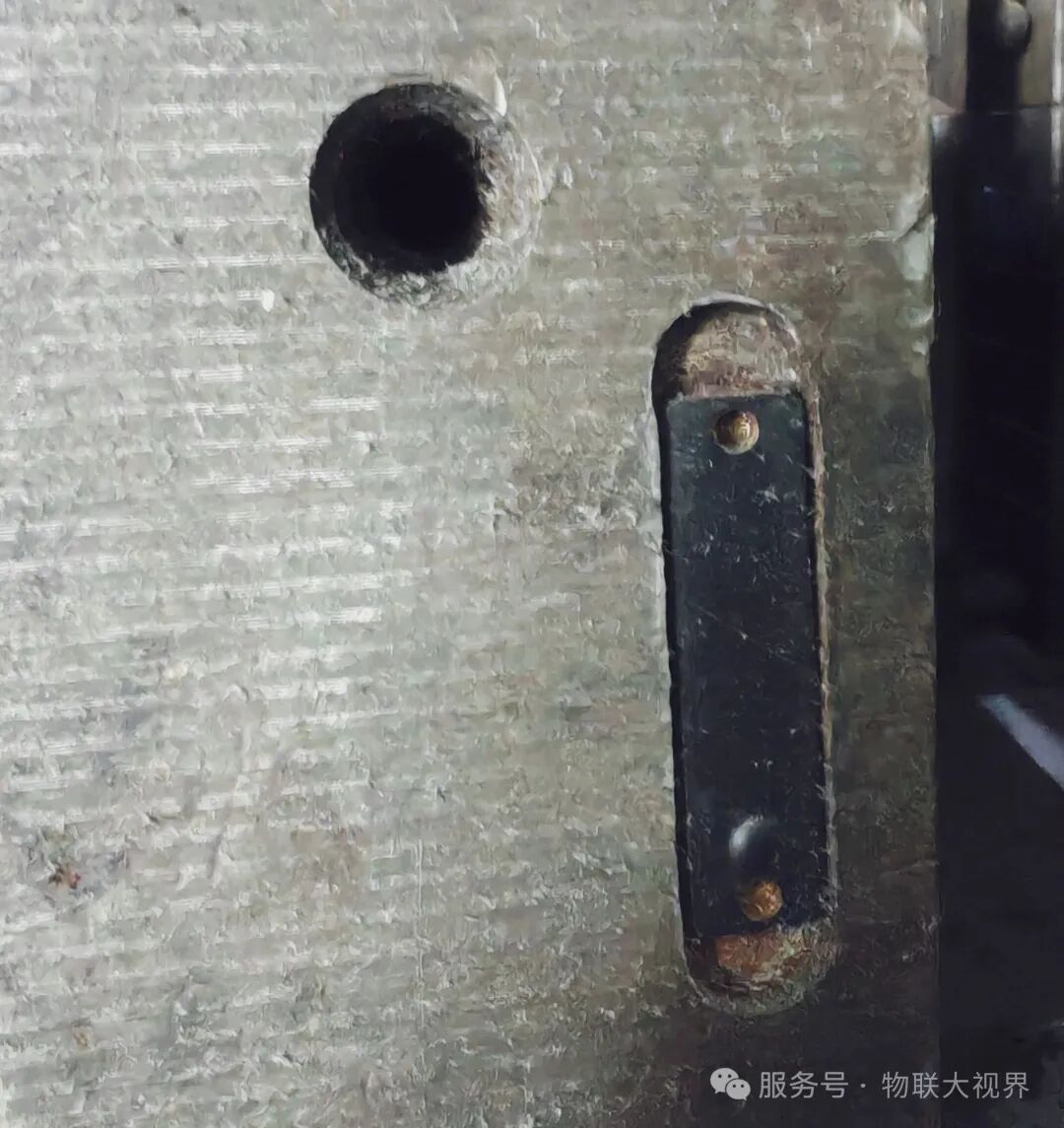

· 螺丝/铆钉型标签：带安装孔，可直接用螺丝固定在设备上，安装牢固，防拆。

· 标签型：外观类似不干胶标签，但内部含有抗金属层，适用于空间有限的平滑金属表面。

关键性能指标

· 读取距离：在特定读写器功率下，在金属表面的最远可靠读取距离。

· 尺寸：大小与性能、适用场景紧密相关。

· 方向性：某些标签有强方向性，需注意安装角度。

· 环境耐受性：IP防护等级、工作温度范围（如-40℃ ~ 85℃）、耐化学性等。

· 安装方式：背胶粘贴、螺丝固定、铆接、扎带捆绑等。

典型应用场景

1. IT资产管理：服务器、路由器、交换机等机架设备的跟踪。

2. 工业制造：生产线上的工装夹具、模具、托盘、金属容器的识别与管理。

3. 电力与能源：电力巡检、电力设备资产盘点、输变电铁塔部件管理。

4. 物流与仓储：金属货架、金属包装箱、托盘的管理。

5. 车辆管理：汽车零部件追溯、车辆识别、特种车辆（如消防瓶）管理。

6. 基础设施：地下管线、桥梁金属构件的标识。

选型注意事项

1. 金属类型和表面曲度：平坦表面性能最佳，曲面会影响性能。

2. 标签尺寸限制：空间大小决定了能选用多大尺寸的标签。

3. 所需读取距离：明确需求，距离越远通常需要标签尺寸越大或性能越好。

4. 环境因素：考虑温度、湿度、油污、酸碱、户外紫外线等。

5. 成本：不同材料和性能的标签价格差异较大，需在预算和应用需求间平衡。

综上所述，RFID超高频抗金属标签是现代物联网在金属资产管理场景中不可或缺的“身份证”。它通过巧妙的材料学和天线设计，成功克服了金属环境的挑战，将UHF RFID远距离、批量读取的优势带入了工业、电力、物流等核心领域，极大地提升了资产可视化管理水平和运营效率。在具体项目中选择时，务必进行现场环境测试，以确保标签在实际应用中的可靠表现。
