泰合森岩峰、岩秀PN款与西门子PLC配置ProfiNet通讯连接手册

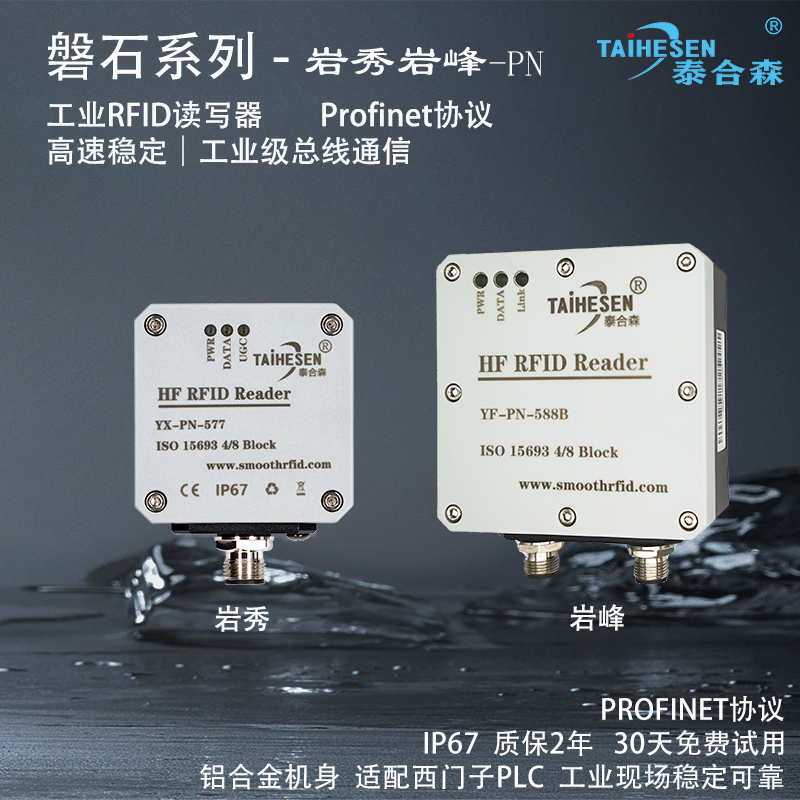

YF-PN-588、YX-PN-577都是高频RFID读写器，设备支持 Profinet 协议通讯传输，适配西门子 200Smart/1200/1500 系列 PLC，高数据并发，1ms 高速响应。其中 YF-PN-588A 为单端口读写器，YF-PN-588B 为双端口读写器，内置交换机功能，支持读写器级联应用。

工作频段为 13.56MHz，支持对 ISO15693 国际标准协议的电子标签读写操作，如 NXP I-CODE 2、I-CODE SLI、Fujitsu MB89R118C 等芯片的电子标签。

整机采用铝合金、PC+ABS、304 不锈钢材料的密封工艺设计，产品具有 IP67的防护等级，支持防水、防尘、耐腐蚀、抗摔等特性。设备内置滤波、隔离模块，对 EMC 具有很强抗干扰能力，同时具有使用方便、密封性、散热性良好、接收灵敏度高、性能稳定、可靠性强等特点。

本篇文章围绕岩峰、岩秀PN系列产品的ProfiNet通讯协议与西门子PLC进行通讯。首先需要准备一台岩峰或岩秀PN款设备，西门子1200PLC。

一、配置说明

1.1导入GSD文件

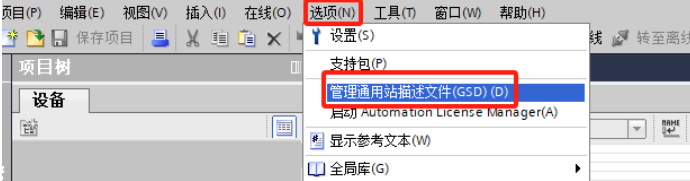

将 PN 读写器与 PLC 建立连接，打开博途软件通过【选项】-【管理通 用站描述文件(GSD)】添加 GSD 文件

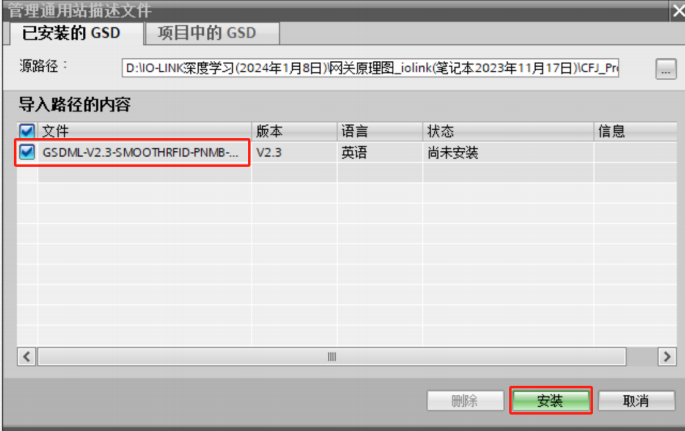

选好对应的 GSDML 文件夹，点击【安装】

    安装过程需要数十秒

1.2添加ProfiNet设备

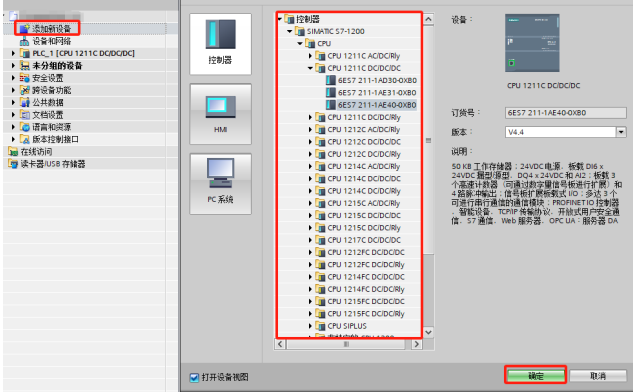

添加 PLC 控制器，通过【添加新设备】选择对应的 PLC 具体的 CPU 型号，点击【确定】

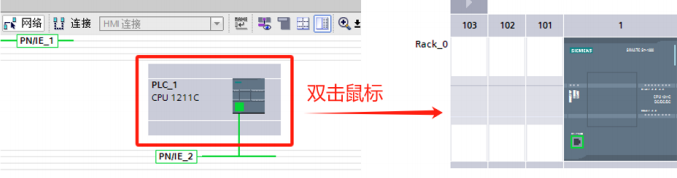

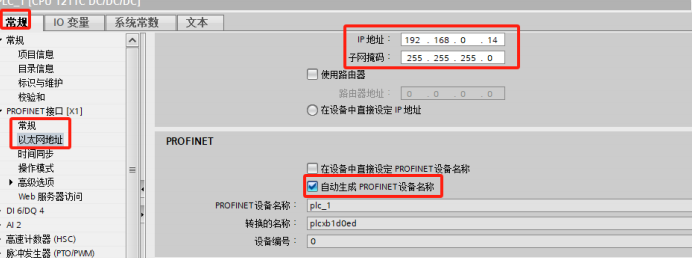

添加完成后，配置 PLC 在项目里的 IP，双击 PLC 进入配置界面，再次双击鼠标，在【常规】选项里面输入 PLC 的实际 IP 地址，设备名称选默认自动生成即可，然后在空白处单击鼠标配置完成。

2.3添加PN读写器

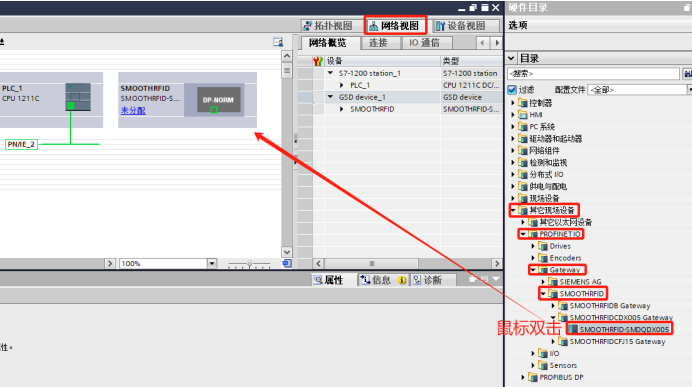

在【网络视图】-【其他现场设备】-【PROFINET IO】-【Gateway】-【SMOOTHRFID】找到对应的 GSD 双击文件名称即可完成添加

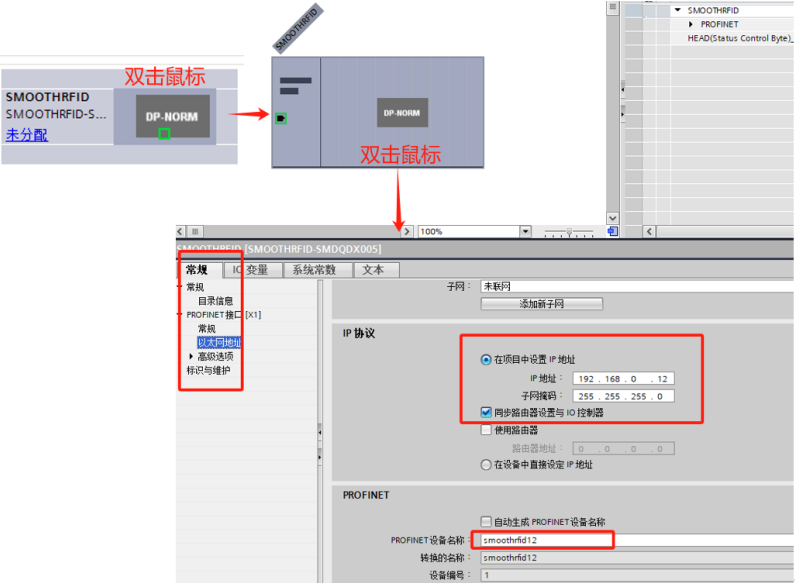

设置设备 IP 地址、设备名称，双击刚刚添加好的网关或者读写器，进入配置界面，输入 IP 跟设备名称，单击空白处完成配置（名称一定要与设备的实际名称一致），自动生成 PROFINET 设备名称不要打钩。

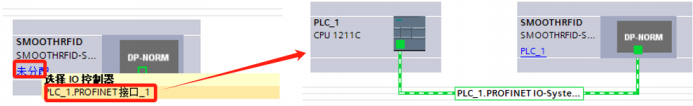

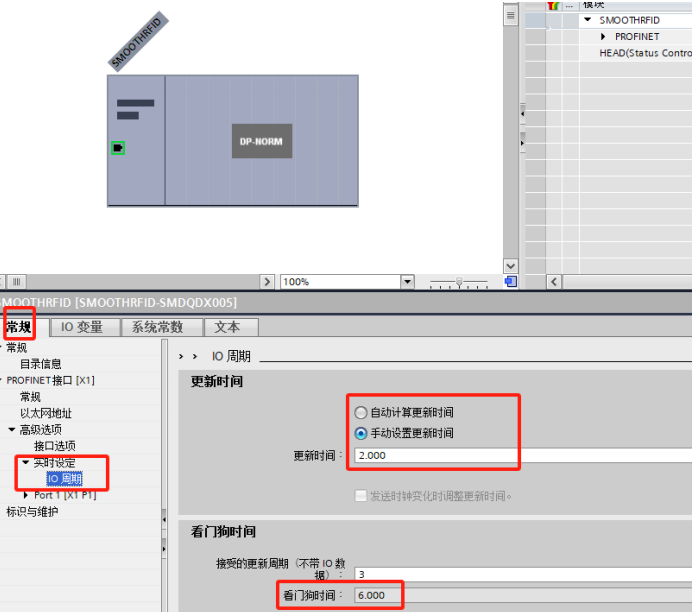

设置 IO 周期，如果 PLC 资源足够可以设置为 1ms 周期，设备分配好 PLC 然后双击设备即可设置 IO 周期。

2.4配置通讯参数和读写 ISO15693 载码体寄存器映射

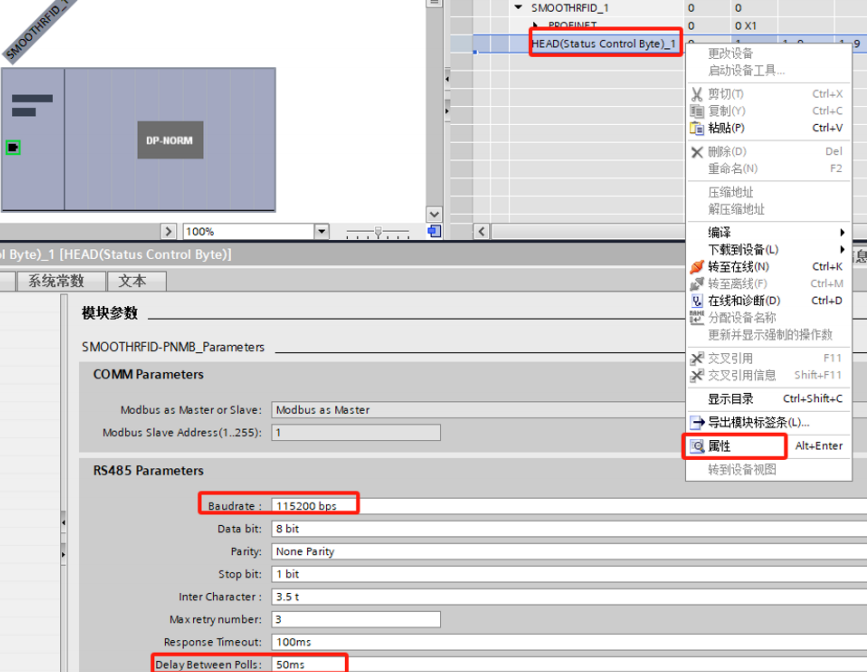

双击 PN 网关或者读写器进入右侧菜单栏，找到【HEAD(Status Control Byte)】右击属性，设置波特率和读写器收到命令反馈时间，波特率建议 115200 奇偶校验 停止位 数据位 默认，其他参数已经优化在嵌入式处理器底层无需设置。

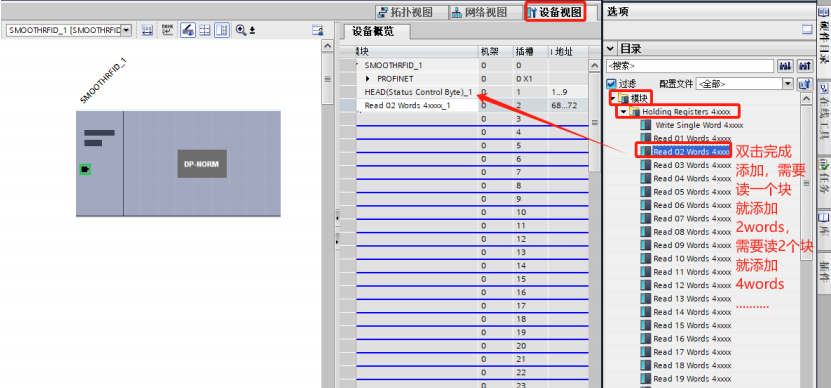

添加 slot2 读 ISO15693 一个块（一个块是 4 个字节=2 寄存器=2 个 Words，需要读 2 个块就添加 4Words，3个块就添加 6Words……。

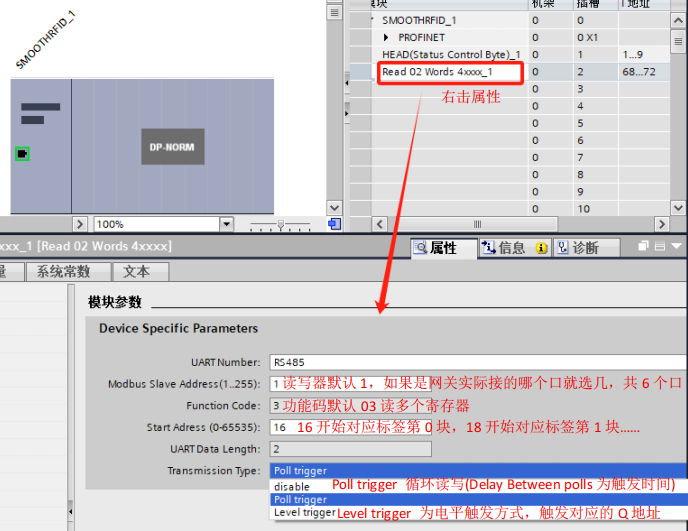

设置读块参数，右击刚添加的【Read 02 Words 4xxxx】属性，设置对应的参数。

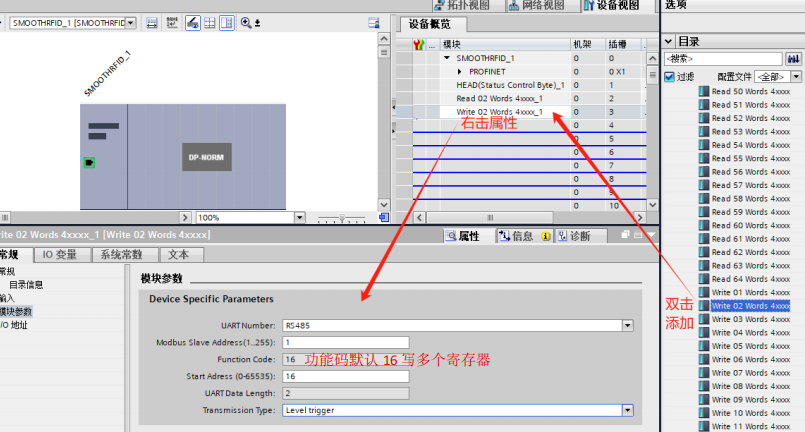

添加 slot3 写 ISO15693 一个块，设置参数跟读一样，唯一区别是功能码不需要修改。

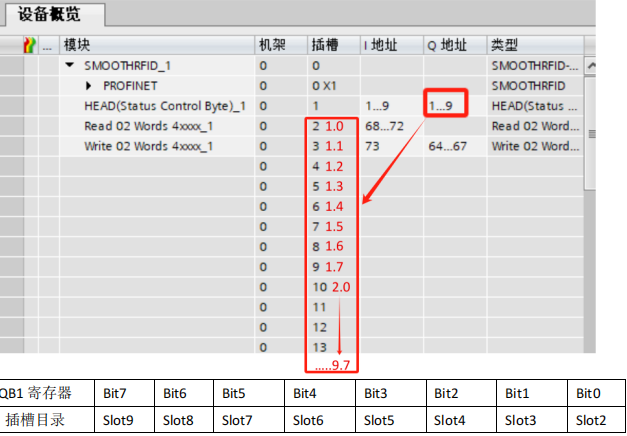

Level trigger 为电平触发方式，如果设置为电平触发改变 HEAD(status control Byte) 中 Q 地址 QB1 中QB1.bit.0=1 就会触发 solt2(插槽)动作(读或写 ISO15693)。（Q 地址的第一个字节的第一位对应插槽 2，第二 位对应插槽 3…….）

2.5 PLC程序下载

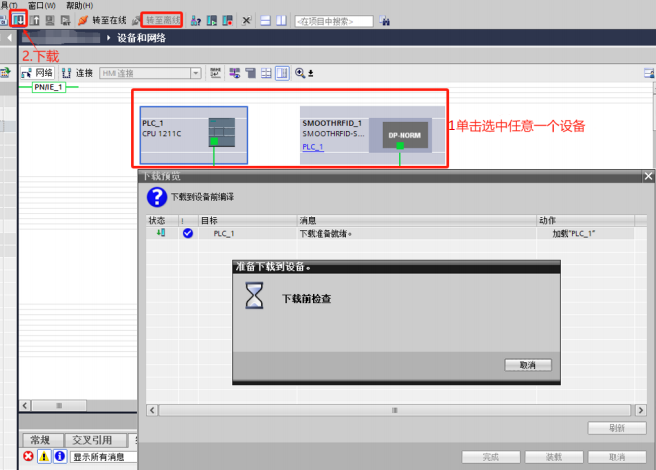

PLC 在离线状态下，选中设备点【下载】，进入下载界面

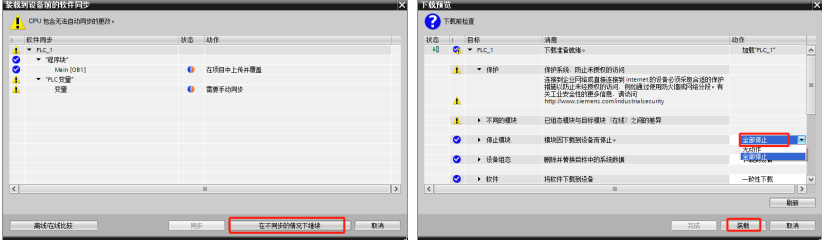

选择对应的 PLC 后在选择【在不同步的情况下继续】—选择【全部停止】—点【装载】进行程序下载。

2.6 查看ISO15693 载码体映射寄存器值

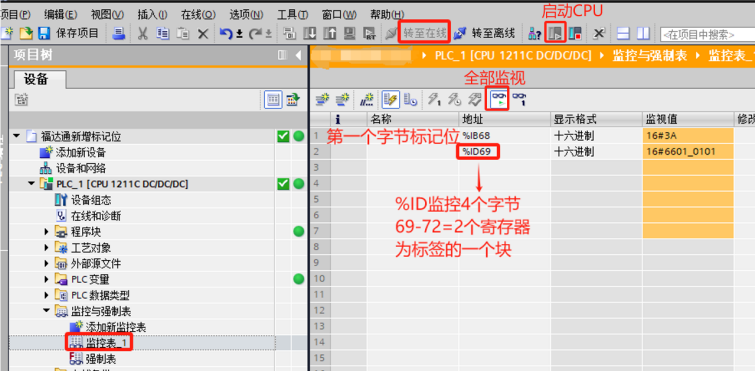

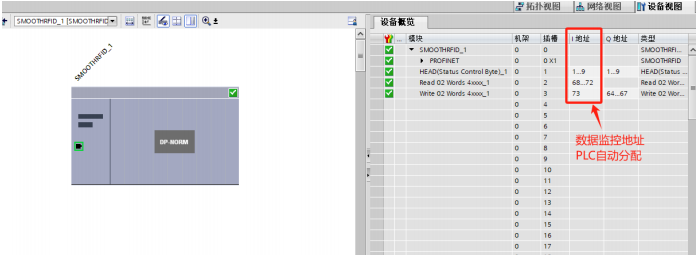

将设备转至在线状态，添加监控表监控对应的地址（在主菜单查看需要监控的 I 地址）

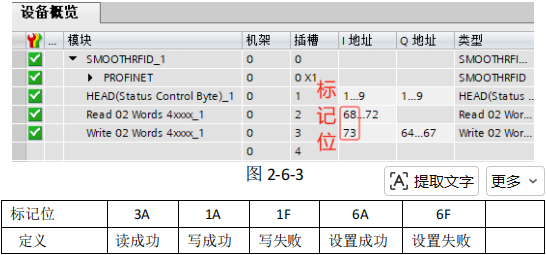

标记位定义，I 地址里面首字节为标记，比如 68-72，“68”是标记位，“69-72”是标签数据，如果只有一个字节那就是标记位，比如写 I 地址“73”就是表示有没有写成功。

2.7在线修改读写器名称和 IP 地址

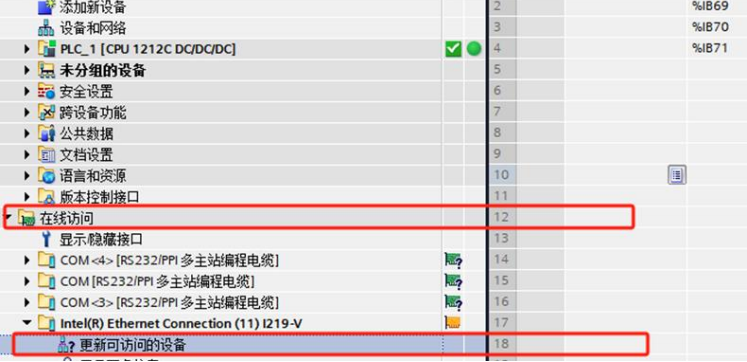

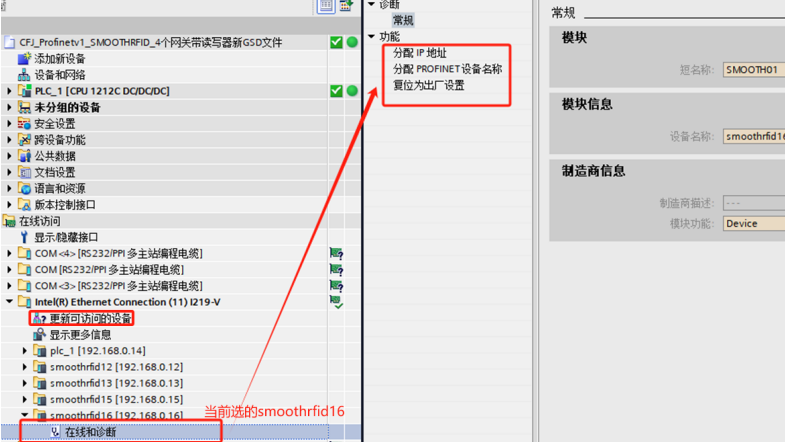

在左侧菜单栏里面找到【在线访问】，然后在对应的网卡下面点【更新可访问的设备】

在左可访问的设备里面找到要修改的 PN 读写器双击大概 20 秒左右出现【在线和诊断】，在双击【在线和诊断】进入修改界面

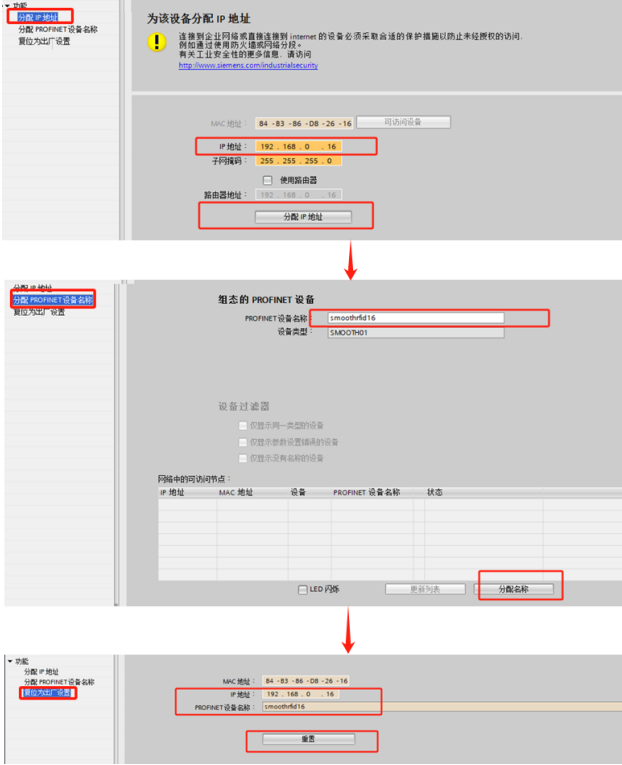

分别点击分配 IP 地址或分配 PROFNET 设备名称更改合适的参数和名称然后重置

本手册完整阐述了泰合森 岩峰、岩秀PN款读写器与西门子 PLC 基于Profinet 协议的通信配置全流程，如需进一步优化通信周期、扩展多设备组网或对接其他协议，可参考泰合森产品技术手册及西门子 Profinet 官方文档，或联系技术支持获取定制化方案。
