VI-L640 CIDRW低频读写器半导体应用方案

一、方案概述

本方案采用 VI-L640 CIDRW 低频读写器整套系统，专为半导体行业打造，整套系统由 CIDRW 控制器（VI-L640）与 CIDRW 读头（VA-ANT_61）两部分组成。系统工作频率 134.2KHz，支持 ISO11784/ISO11785 国际低频标签标准，集成 RS232、RS485、RJ45 三路通讯接口，兼容 SECS、Modbus RTU/TCP、VUP 多种工业协议，可直接对接半导体设备、PLC、上位工控主机。控制器支持外接 4 路 BNC 天线，读写距离 0~8cm，铸铝工业外壳宽温稳定运行，适配半导体晶圆载具、机台工装、物料载盒身份识别、产线自动化管控等高精度半导体场景。

二、核心功能定位

（一）CIDRW 控制器（VI-L640）核心功能

1.半导体行业专用低频 RFID 主控，134.2KHz 标准频率，适配 ISO11784/ISO11785 低频标签；

2.支持 4 路 BNC 外接天线，可同时挂载多组读头，覆盖多工位识别点位；

3.三路独立通讯接口：RS232、RS485、RJ45 网口，多设备并行对接；

4.多协议兼容：SECS、Modbus RTU/TCP、VUP，完美匹配半导体机台与工控 PLC；

5.四段 LED 状态指示灯，独立区分运行、通讯、执行、故障状态，现场运维直观；

6.DC24V 标准工业供电，整机功耗＜5W，低发热适配无尘半导体车间；

7.支持在线固件升级，配套 C、Java 语言 API 开发包，二次开发便捷；

8.铸铝金属外壳，自带壁挂安装孔，-20℃~+70℃宽温稳定工作。

（二）CIDRW 读头（VA-ANT_61）核心功能

1.配套 VI-L640 控制器专用低频天线，134.2KHz 工作频率，电感量 42uh±1uh；

2.高绝缘、高耐压、抗震动抗冲击，满足半导体设备严苛可靠性标准；

3.IP20 防护结构，ABS 灰色壳体搭配不锈钢安装底座，洁净车间适用；

4.标配 2 米 φ3mm 同轴 BNC 线缆，安装布线灵活，多工位远距离拓展；

5.体积小巧 50×30×12mm，可嵌入半导体机台狭小工位内部安装。

三、系统工作原理

整套 CIDRW 系统由 VI-L640 控制器驱动多路 VA-ANT_61 读头，控制器发射 134.2KHz 低频射频信号，读头天线激活工位内 ISO11784/11785 低频标签，完成标签数据读取、写入；识别数据通过 RS232/RS485/RJ45 上传至半导体机台、交换机、PLC 或 PC 上位系统。

RS232 通道传输 SECS 协议对接半导体设备，RS485、网口通过 Modbus、VUP 对接产线控制系统；设备 LED 实时反馈运行、通讯、故障状态，实现半导体晶圆盒、工装载具自动识别、工序追踪、设备联动管控。

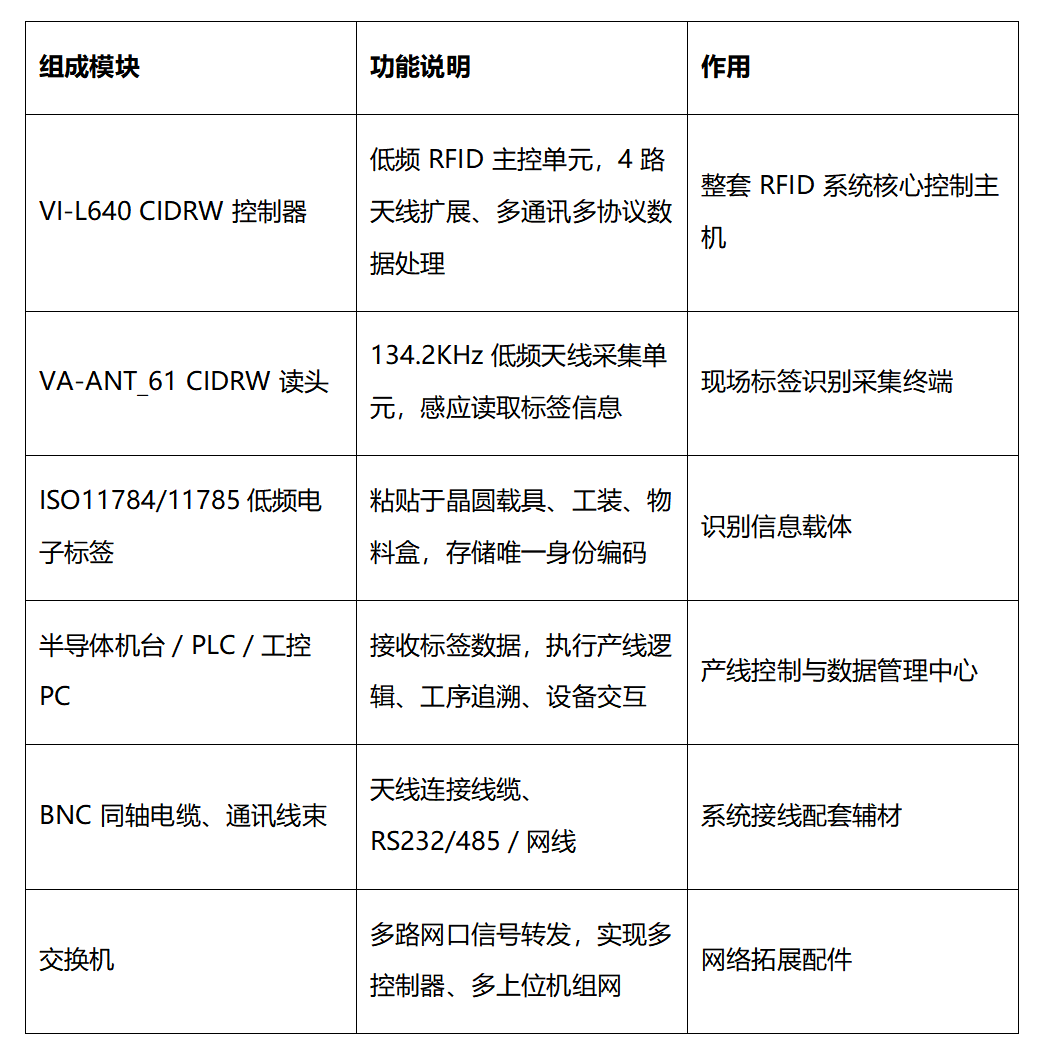

四、系统组成

五、硬件规格参数（原厂参数原文完整保留，无任何修改）

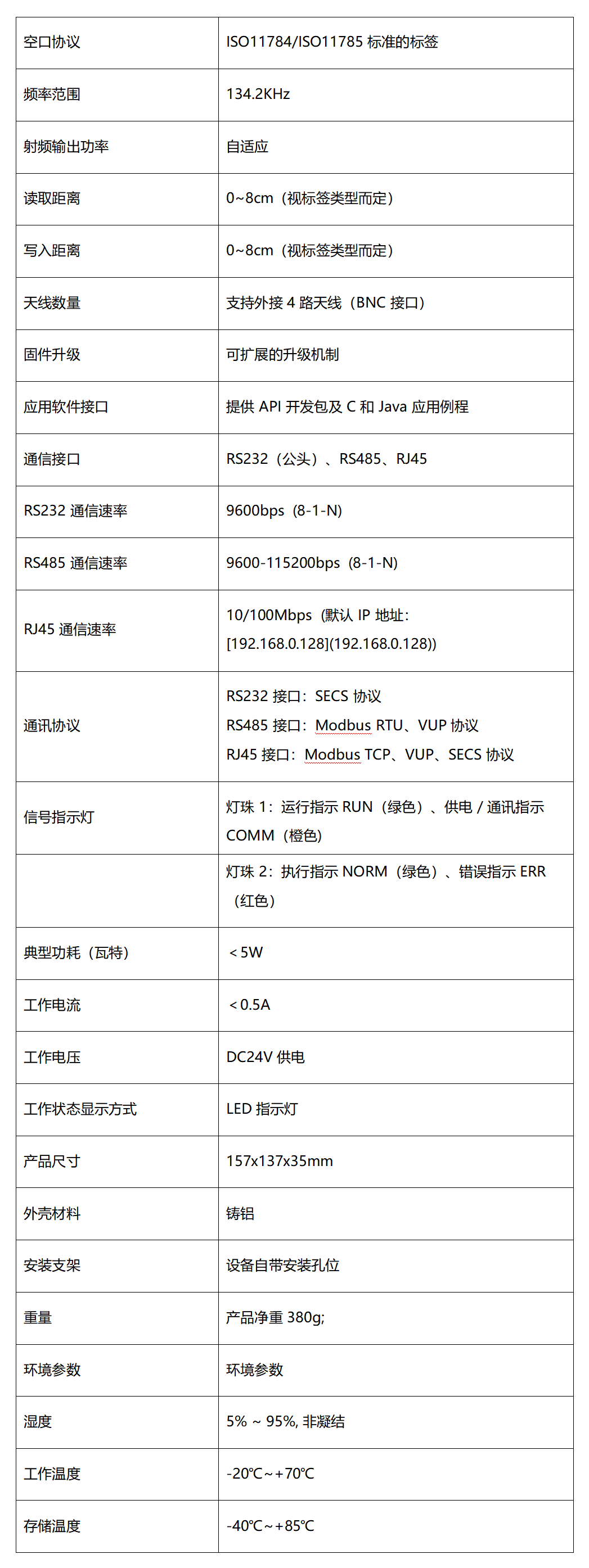

5.1 CIDRW 控制器 VI-L640

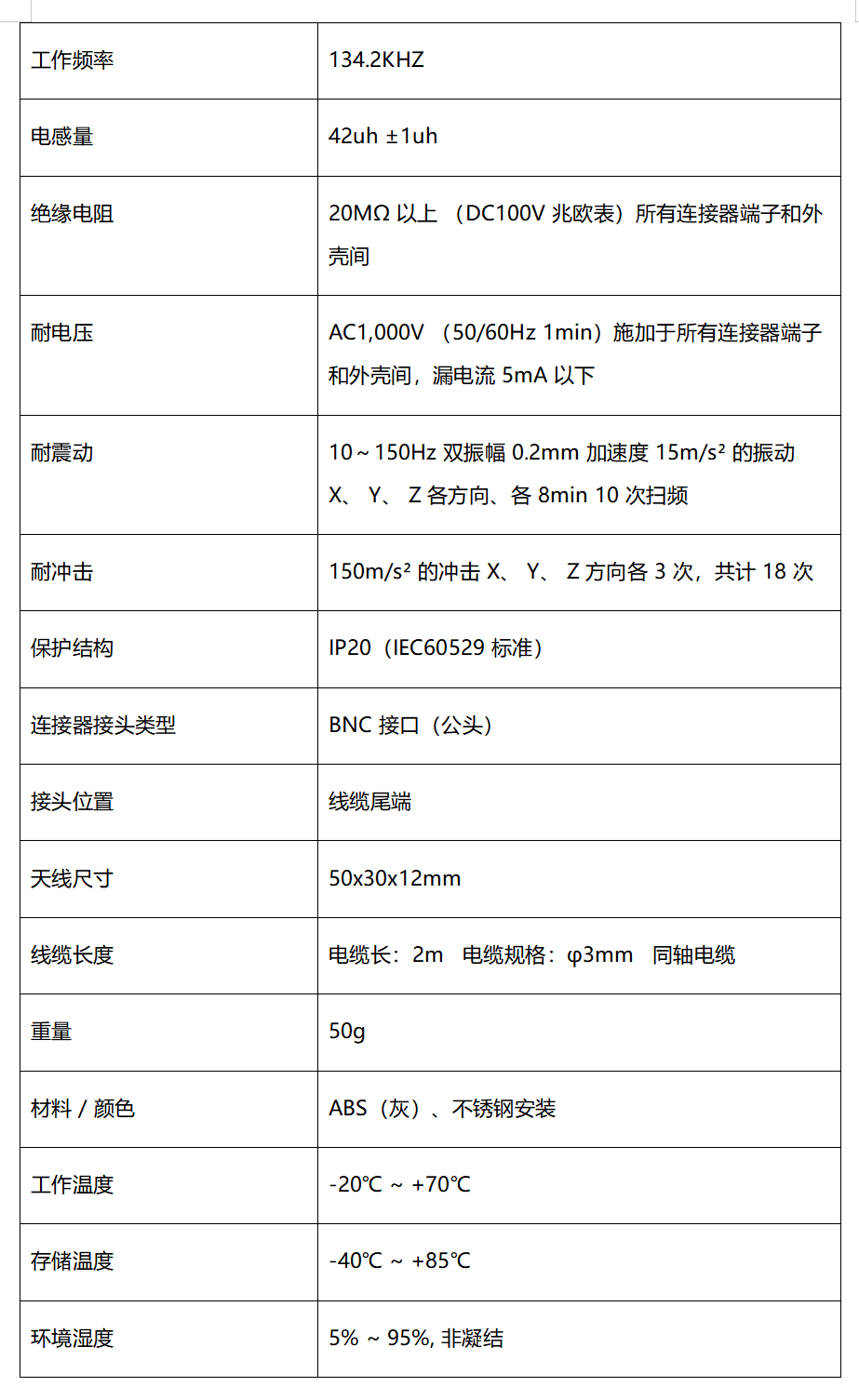

5.2 CIDRW 读头 VA-ANT_61

六、设备结构与指示说明

6.1 VI-L640 控制器

1.外壳：一体铸铝成型，散热性能优异，适配无尘半导体车间；

2.接口布局：顶部 4 路 BNC 天线接口，底部 RS232、RS485、RJ45 通讯接口；

3.状态指示：四色独立 LED 灯，分别显示运行、通讯、正常执行、故障报错，快速定位设备异常；

4.安装：机身两侧预留安装孔，支持壁挂、设备机柜固定；

5.供电：标准 DC24V 工业直流供电，整机低功耗，长期连续运行稳定。

6.2 VA-ANT_61 读头

1.外形小巧 50×30×12mm，灰色 ABS 壳体搭配不锈钢安装底座，洁净无粉尘析出；

2.出线端标配 2 米 φ3mm 同轴电缆，末端 BNC 公头直连控制器，布线简洁；

3.高可靠电气标准，高绝缘、耐压、抗震动冲击，适配半导体精密设备严苛工况；

4.IP20 防护，可阻挡大颗粒粉尘，适用于室内洁净产线环境。

七、软件适配环境

1.原生支持 ISO11784/ISO11785 低频标签协议，适配半导体行业标准载具标签；

2.三通道独立协议分离，RS232 专属 SECS 对接半导体机台，串口 / 网口兼容 Modbus 对接 PLC；

3.网口默认 IP：[192.168.0.128](192.168.0.128)，支持 10/100M 自适应组网，多设备交换机级联；

4.支持本地串口在线固件升级，批量设备运维高效；

5.配套完整 C、Java API 开发包，可快速对接 MES、半导体上位管控系统。

八、典型应用场景

1.半导体晶圆 FOUP 载具、晶盒自动识别与进出机台管控；

2.半导体设备工装、治具、物料载盒身份追溯、寿命管理；

3.半导体自动化产线工位物料精准识别、工序流转记录；

4.芯片封装、测试设备内部近距离低频标签采集；

5.精密电子洁净车间工装夹具出入库、权限管控。

九、部署流程建议

1.现场点位勘测，确定读头安装位置，规划 BNC 天线线缆走线；

2.将 VA-ANT_61 读头固定于机台工位，2 米同轴电缆连接至 VI-L640 控制器 BNC 接口；

3.控制器接入 DC24V 工业电源，按需选择 RS232/RS485/RJ45 对接机台、PLC 或交换机；

4.上位软件配置通讯速率、IP 地址、对应交互协议（SECS/Modbus/VUP）；

5.低频标签实测，确认 0~8cm 读写区间识别稳定；

6.对接半导体产线控制系统，完成载具识别、设备联动全流程联调上线。

十、方案优势

1.整套系统专为半导体行业定制，原生支持 SECS 半导体设备协议，无需额外协议转换模块；

2.单台控制器支持 4 路天线扩展，一台主机覆盖多工位，降低硬件采购成本；

3.134.2KHz 低频识别，不受金属晶圆、机台金属外壳干扰，识别稳定；

4.三路独立通讯接口，同时对接半导体机台、PLC、上位 PC，组网灵活；

5.控制器铸铝外壳、读头高抗震动冲击，满足半导体洁净车间可靠性标准；

6.DC24V 低功耗设计，整机功耗＜5W，长时间运行无高温隐患；

7.配套完整开发资料，多语言开发例程，快速集成至半导体现有产线系统。

十一、包装配件清单

1.VI-L640 CIDRW 低频控制器 ×1

2.VA-ANT_61 CIDRW 读头（按需选配数量）

3.DC24V 电源适配器

4.BNC 同轴延长线缆（选配）

5.RS232/RS485 通讯线、网线（选配）

6.产品说明书、产品保修卡

十二、方案总结

VI-L640 CIDRW 低频读写器系统是面向半导体行业的专用 RFID 采集方案，134.2KHz 低频稳定识别、4 路天线扩展、多通讯多工业协议兼容，完美适配 SECS 半导体设备与 Modbus 工控系统，搭配高可靠 VA-ANT_61 读头，可实现晶圆载具、工装治具全流程自动识别管控，是半导体洁净产线低频 RFID 识别首选成套硬件。
