2.4G有源RFID校园阳光跑解决方案

01

  方案概述

1.1 项目背景

当前中小学、高校阳光跑普遍存在人工登记效率低、代跑作弊、里程 / 圈数统计不准、数据无法数字化归档、无法实时监控学生运动轨迹等痛点；手机打卡存在信号遮挡、学生不带手机、代刷、耗电等问题。

本方案采用125KHz 低频激励 + 2.4GHz 有源 RFID 技术，配套万全智能 VD-S800 桌面发卡器、VT-S3002W 有源腕带标签、VI-S710XD 吸顶式 2.4G 阅读器、VI-S710 一体式 2.4G 有源 RFID 阅读器，搭建无感自动计时计圈阳光跑管理系统，实现学生跑步身份识别、精准计圈、里程统计、轨迹溯源、防作弊、数据自动归档，适配标准塑胶操场、校园户外跑道场景，满足日常阳光跑、体质测试、运动会中长跑计时需求。

1.2  核心技术原理

采用低频激励搭配 2.4GHz 有源识别协同工作机制：

1.2.4GHz 主动心跳上报：VT-S3002W 腕带每 4 秒自动广播自身 ID，VI-S710XD、VI-S710 两款阅读器持续接收，实现区域在线监测，判断学生是否在跑道区域；

2.125KHz 低频精准触发：跑道起终点 / 计圈点部署低频激励区域，学生腕带经过时被 125K 信号唤醒，立即通过 2.4G 上传精准打卡时间戳 + 标签 ID，打卡边界清晰，杜绝远距离误判、少记漏记；

3.两款阅读器均可通过 PoE 以太网将所有打卡数据实时上传校园服务器，后台软件自动计算圈数、总里程、配速、运动时长，形成完整阳光跑运动档案。

1.3 方案优势

1.双阅读器选型适配：VI-S710XD 小型吸顶款适合操场局部点位部署；VI-S710 大功率远距离款适合大操场、环湖长跑道全域覆盖，灵活搭配；

2.强防作弊：低频触发仅近距离生效，杜绝场外远距离代刷；手环佩戴于手腕，不易转借，后台可识别异常超速、折返、少圈数据；

3.高并发承载：单台阅读器可同时读取＞100 个标签，满足上百人同时开跑无丢包；

4.超低功耗手环：静态休眠电流仅 10uA，CR2032 电池续航 1 年，电池可更换，无需充电；

5.部署简易：两款阅读器均支持 PoE 供电，无需单独布线；防护等级最高达 IP67，户外操场、雨天稳定运行；

6.全流程数字化：发卡 - 打卡 - 统计 - 导出 - 排名一体化，替代人工登记，支持班级、年级、全校数据看板；

7.多场景兼容：标准 400 米操场、校园环湖跑道、校内道路虚拟跑道均可适配。

02

  系统整体架构

系统分为四层：硬件终端层、网络传输层、服务器平台层、管理应用层

2.1 硬件终端层（全套设备）

1.VT-S3002W 2.4G 有源腕带标签（学生佩戴）

•工作频段：2.4~2.525GHz + 125KHz；

•工作模式：TTF 主动广播 + 低频唤醒触发；

•定时心跳：每 4 秒发送 ID，用于区域在线检测；

•低频触发：进入 125K 激励区唤醒，上传精准打卡时间；

•供电：220mAh CR2032 纽扣电池，续航 1 年，可更换；

•防护 IP65，尺寸 35×41×11mm，橙色 ABS 腕带，轻便不影响跑步；

•适用：全体在校学生人手一条，绑定学号、姓名、班级。

2.VD-S800 桌面发卡器（机房 / 体育办公室）

•集成 125K 激励 + 2.4G 近距读卡，USB 直连电脑；

•功能：学生信息录入、腕带 ID 与学籍绑定、标签参数批量配置、挂失注销；

•激励距离＜50mm，操作简单，体育老师即可独立完成发卡。

3.VI-S710XD 吸顶式 2.4G 有源 RFID 阅读器（跑道局部点位部署）

•2.4G ISM 频段，GFSK 调制，射频识别距离＞30m；

•接口：RJ45 以太网（支持 PoE 供电）、DC12V、RS232；

•防冲突：每秒识别＞100 个标签，大并发无漏读；

•防护 IP54，宽温 - 20℃~65℃，操场露天吸顶安装；

•部署逻辑：操场起终点、200 米中分计圈点选用本款，小范围精准打卡。

4.VI-S710 一体式 2.4G 有源 RFID 阅读器（长跑道 / 大范围全域覆盖）

•2.4G ISM 免费频段，GFSK 调制，天线增益 8dBi，识别距离＞100 米；

•接口：TCP/IP（PoE 供电）、DC12V、RS232C；

•防冲突性能：每秒识别＞100 个标签，支持高速移动标签识别（最高 100Km/h）；

•防护等级 IP67，防尘防水，户外恶劣环境稳定使用；

•尺寸 225mm×225mm×90mm，配套安装支架，立杆 / 吸顶两种安装方式；

•部署逻辑：环湖跑道、超长校内健身路、大面积操场全域覆盖选用本款，减少设备布设数量。

2.2 网络传输层

1.两款阅读器均支持 PoE 交换机供电，网线接入校园局域网；

2.数据 TCP/IP 实时上传至校内体育服务器，断网本地缓存，恢复网络自动补传；

3.支持校园内网、云服务器两种部署模式。

2.3 服务器平台层

部署阳光跑管理后台数据库，存储：学生学籍信息、手环绑定记录、每日打卡原始数据、运动成绩、历史运动档案；支持百万级数据存储，自动备份。

2.4 管理应用层

1.PC 端管理系统：发卡管理、跑道点位配置、阅读器参数调试、运动规则设置、成绩查询、数据导出、异常预警；

2.操场 LED 大屏：实时展示跑步人数、个人圈数、排行榜；

3.可选微信小程序：学生自主查询个人跑步记录、达标情况。

03

  操场设备部署方案

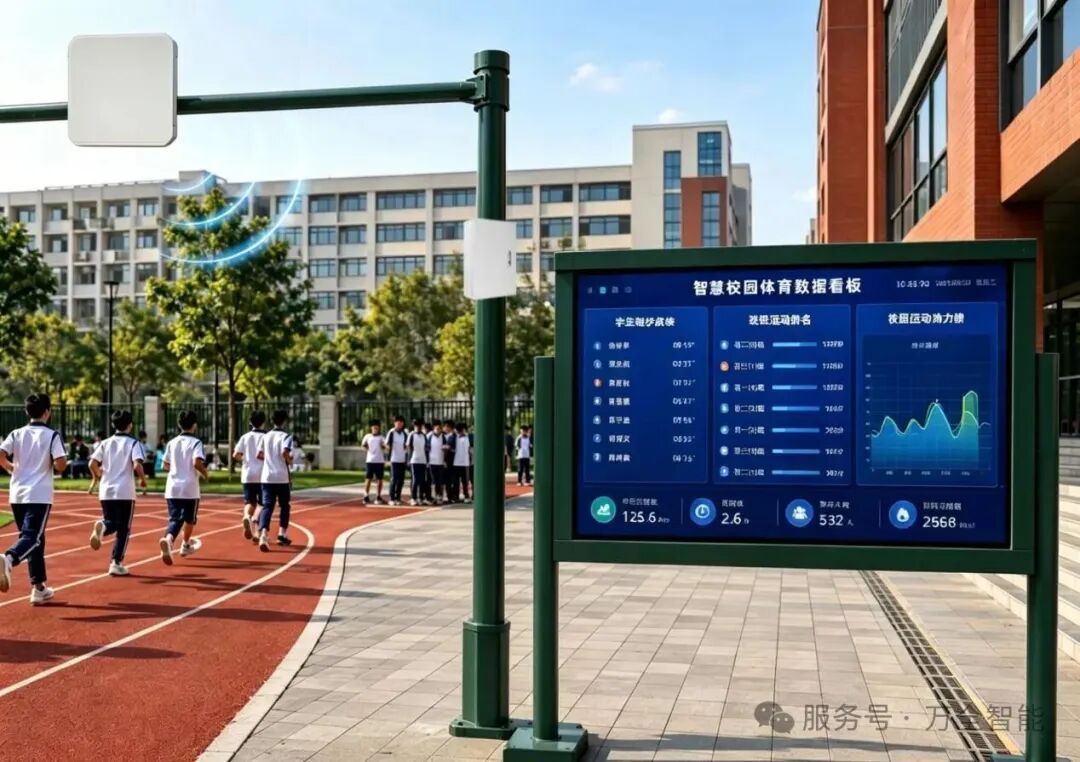

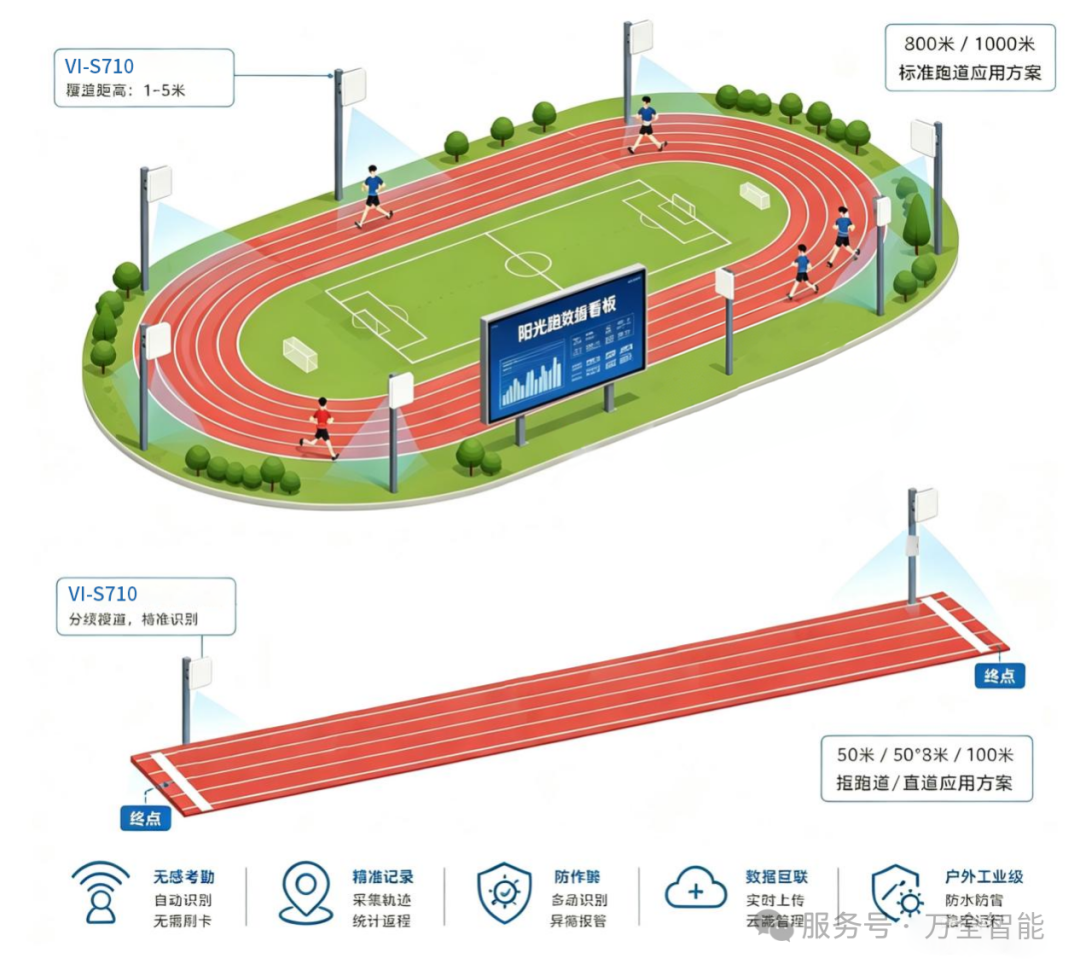

3.1 点位规划

方案 A

小型操场、标准 400 米跑道（选用 VI-S710XD）

1.起点 / 终点（主打卡点）：安装 1 台 VI-S710XD 阅读器，配套 125K 低频激励覆盖整条终点线，学生冲线精准计圈；

2.200 米中分计圈点：跑道 200 米位置部署第 2 台 VI-S710XD 阅读器，区分半程，防止抄近道作弊；

3.机房 / 体育办公室：部署 1 台 VD-S800 发卡器，用于新生手环绑定、丢失补卡。

方案 B

大型操场、环湖超长跑道（选用 VI-S710）

1.跑道两端各部署 1 台 VI-S710 大功率阅读器，单台覆盖百米范围，两台实现整条跑道无死角信号覆盖；

2.终点线单独布设 125K 低频激励区域，精准触发计圈；

3.机房配套 VD-S800 发卡器统一管理手环。

3.2 安装说明

1.VI-S710XD 吸顶安装于跑道上方遮阳棚，高度 3~4 米，PoE 网线接入校园弱电箱；

2.VI-S710 支持吸顶、立杆两种安装，配套原厂金属支架，户外露天立杆布设，防水等级 IP67 不惧雨水；

3.低频激励区域沿终点线横向布设，触发宽度覆盖全部跑道；

4.发卡器 USB 连接体育老师办公电脑，独立发卡，无需占用服务器。

04

  系统核心功能

4.1 手环发卡与人员管理

1.批量导入全校学生学籍（学号、姓名、班级、年级、性别）；

2.VD-S800 发卡器读取腕带 ID，一键绑定学生信息；

3.支持手环挂失、注销、重新绑定、批量更换参数；

4.手环状态监测：后台读取电池电量，低电量统一提醒更换；

5.后台区分管理两款阅读器，在线状态、信号强度实时监控。

4.2 阳光跑自动计时计圈

1.区域在线判定：手环每 4 秒上报心跳，系统通过阅读器信号判定学生持续在跑道内，排除场外停留；

2.精准打卡计圈：经过 125K 低频触发区时生成时间戳，自动记录 1 圈，累计总圈数、总里程；

3.自动计算运动数据：总时长、平均配速、最快单圈、平均速度；

4.规则自定义：管理员设置每日最低里程、每周跑步次数、有效跑步时段（如早 6:30 - 晚 21:00）。

4.3 防作弊智能校验

1.时间校验：短时间多次打卡判定代跑，自动标记异常记录；

2.轨迹校验：无中间计圈点打卡记录判定抄近道，本次跑步不计入有效成绩；

3.距离校验：速度超出人类跑步极限自动预警；

4.一人多手环识别：同一时间多个 ID 在同一位置出现，锁定作弊记录。

4.4 数据统计与可视化

1.多维度报表：个人每日 / 每周 / 每月跑步记录、班级达标率、年级排名；

2.数据看板：全校实时跑步人数、当日达标总人数、未达标学生清单；

3.导出功能：Excel 导出全部运动数据，对接体育体质健康档案；

4.历史溯源：永久保存所有打卡原始时间戳，可复盘任意学生跑步轨迹。

4.5 大屏实时展示

操场 LED 大屏实时滚动：当前在跑学生名单、实时圈数、当日跑步英雄榜、剩余达标里程，激励学生运动积极性。

05

  设备详细参数清单

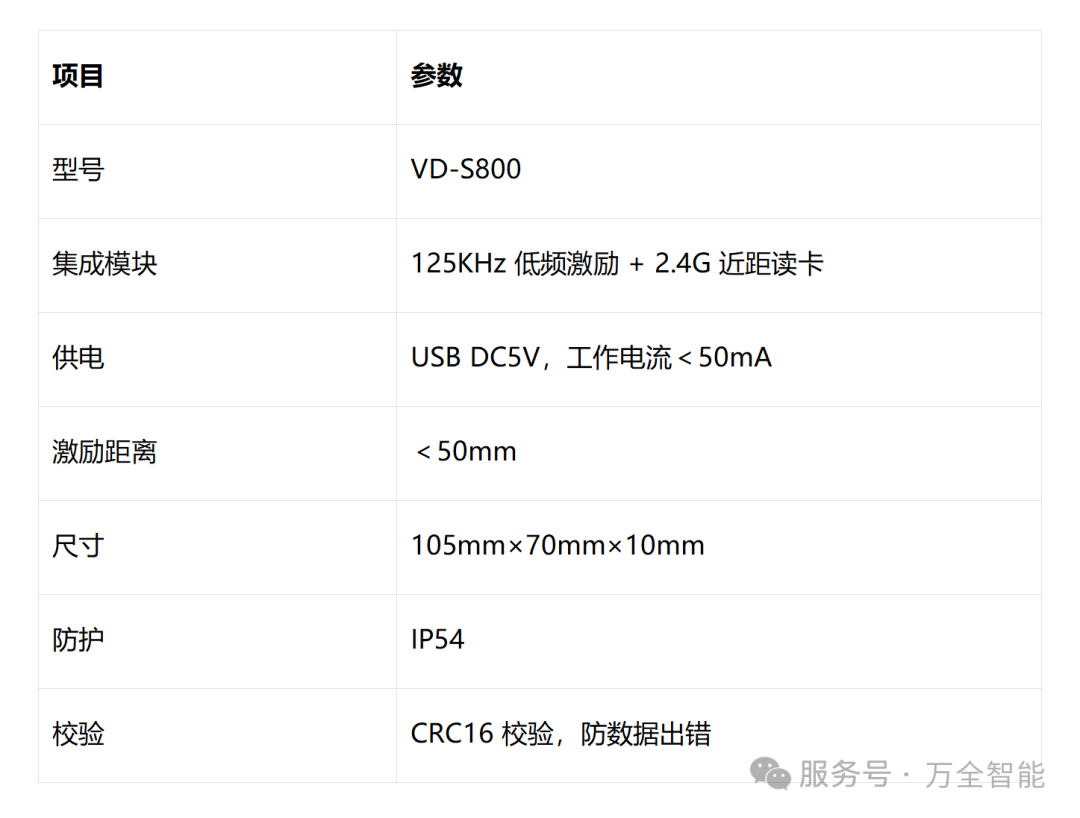

5.1 VD-S800 桌面发卡器

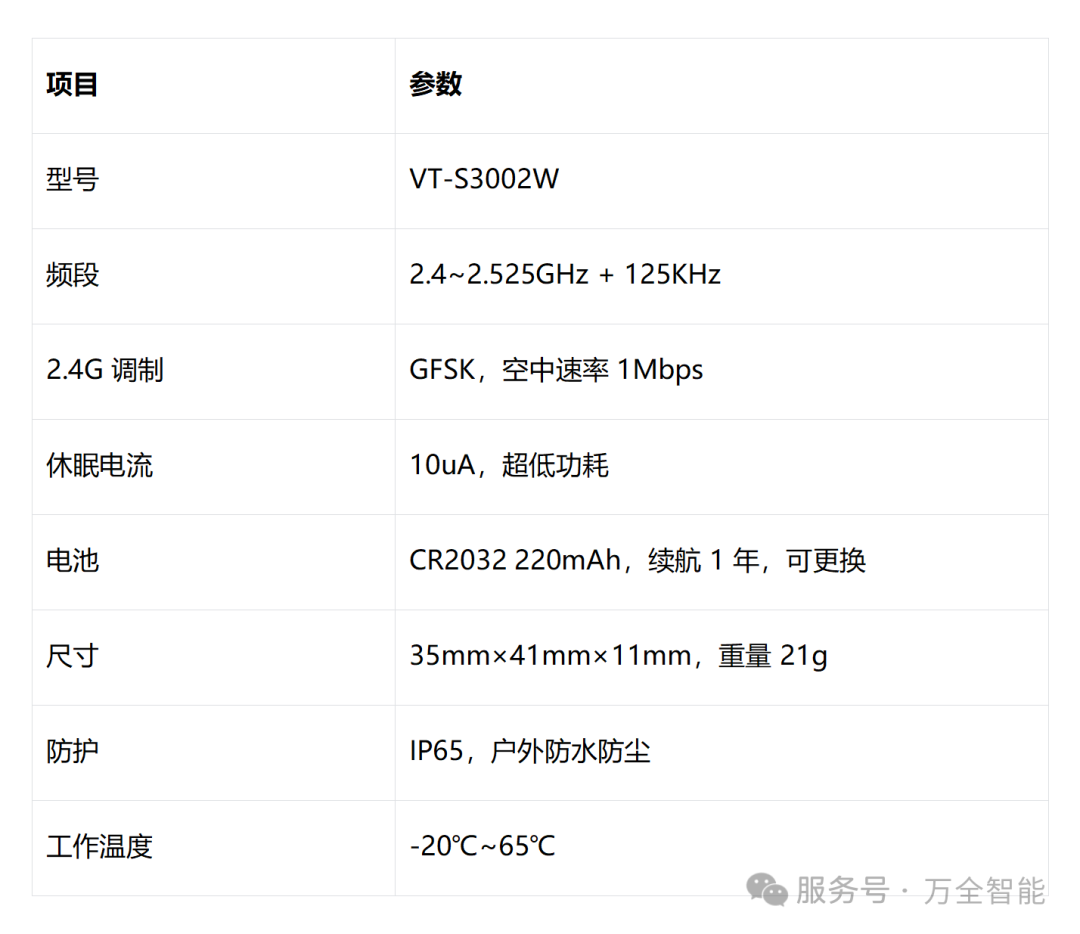

5.2 VT-S3002W 有源腕带标签

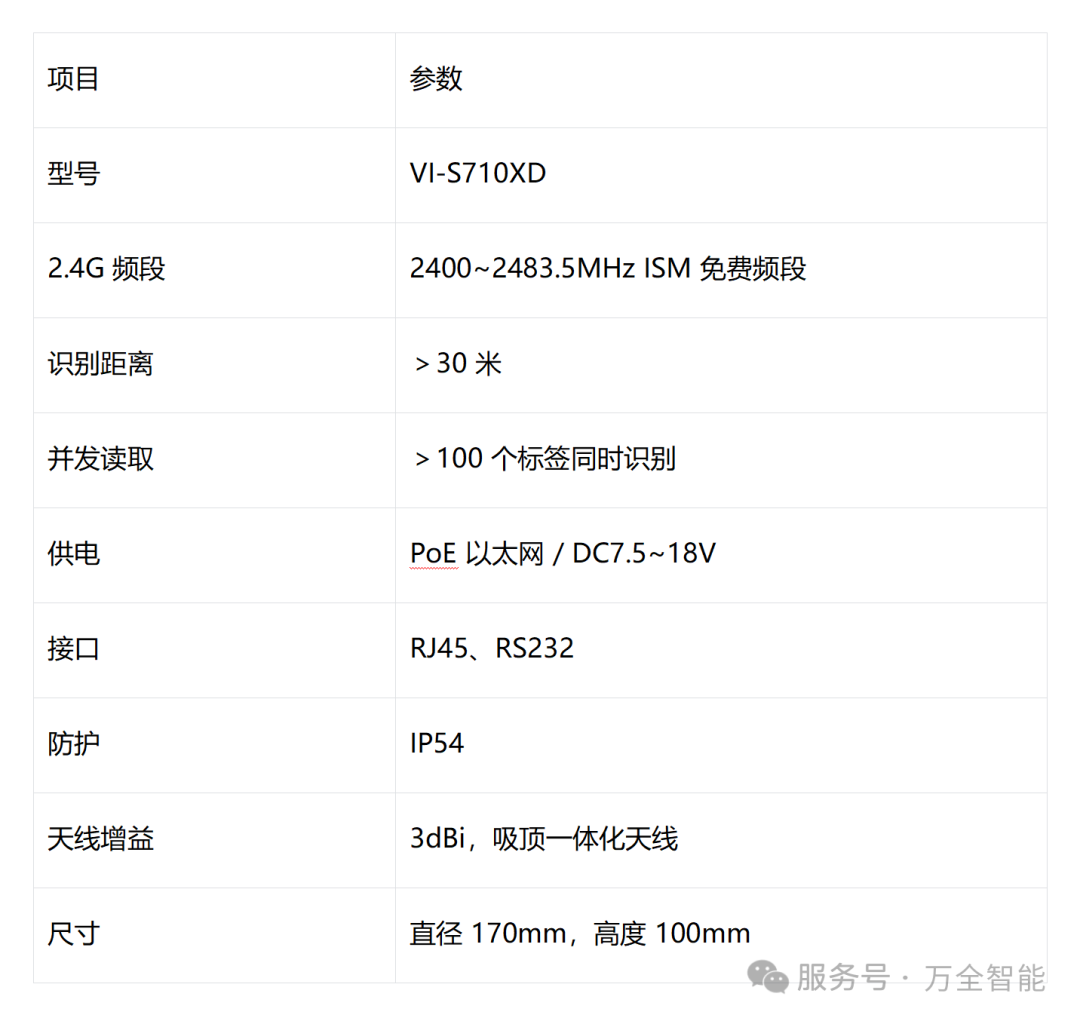

5.3 VI-S710XD 吸顶式  RFID 阅读器

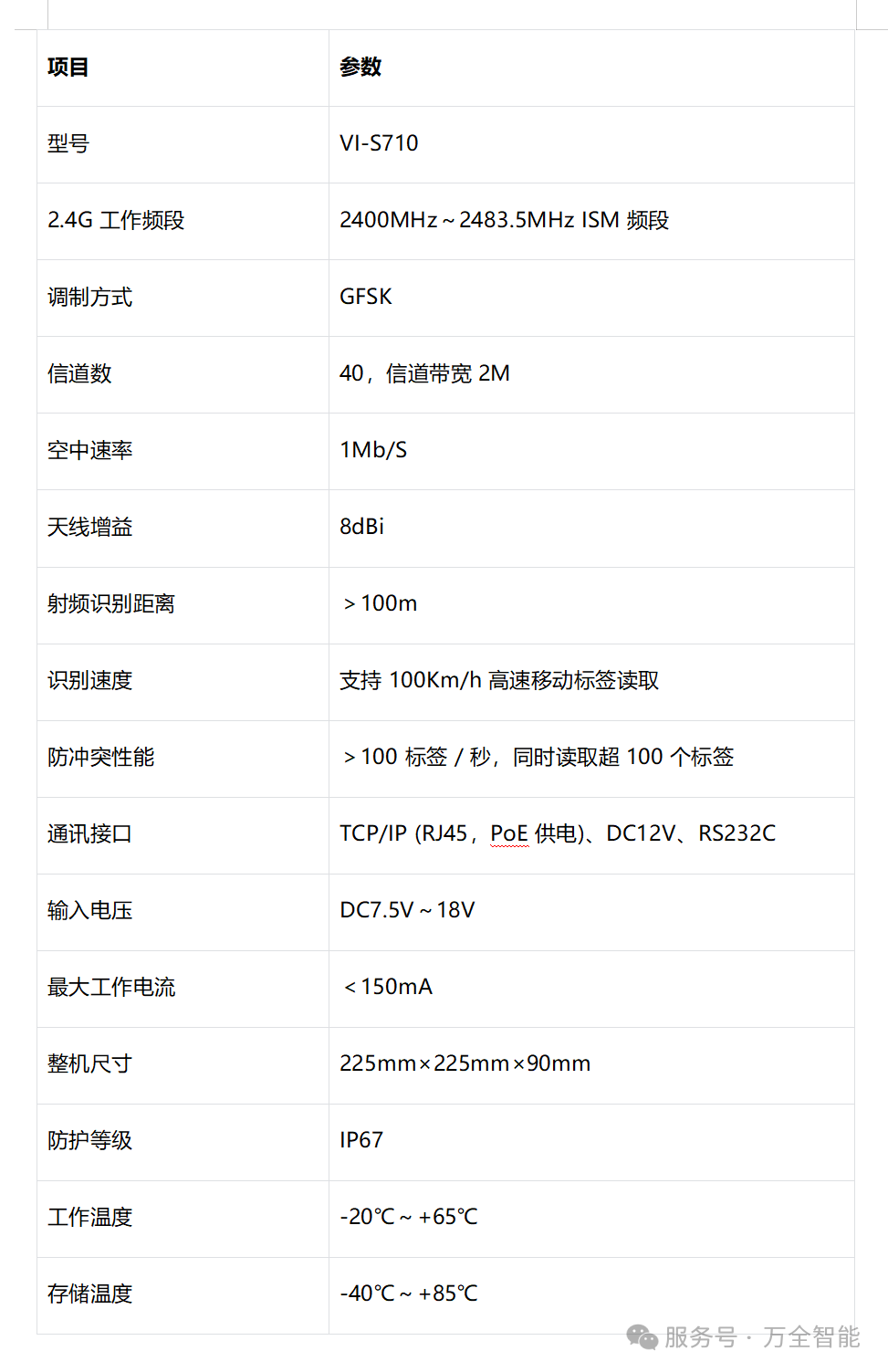

5.4 VI-S710 一体式  RFID 阅读器

06

  系统工作完整流程

1.发卡绑定：体育老师使用 VD-S800 发卡器读取 VT-S3002W 腕带 ID，绑定学生学号信息，录入系统；

2.学生佩戴：学生跑步时佩戴橙色有源腕带入场；

3.全域心跳监测：手环每 4 秒广播 ID，VI-S710XD/VI-S710 阅读器持续接收，确认学生在跑道区域；

4.精准计圈触发：学生经过终点低频激励区，手环被 125K 信号唤醒，上传打卡时间戳；

5.数据上传处理：阅读器通过校园网将打卡数据实时上传服务器；

6.后台自动运算：系统统计圈数、里程、时长，校验是否符合阳光跑有效规则；

7.数据展示归档：大屏实时展示成绩，PC 端可查询、导出、统计全校运动数据。

07

  方案实施与运维

7.1 实施步骤

1.现场勘测：测量操场尺寸、跑道长度、弱电点位，确定选用 VI-S710XD 或 VI-S710 阅读器；

2.网络布线：铺设 PoE 网线至各阅读器点位，接入校园交换机；

3.设备安装：对应型号阅读器吸顶 / 立杆固定，部署终点低频激励区域；

4.软件部署：校内服务器安装阳光跑管理系统，导入全校学生学籍，添加两款阅读器设备参数；

5.发卡培训：对体育老师进行 VD-S800 发卡器操作、阅读器后台调试培训；

6.试运行：组织班级试跑，调试信号覆盖范围、校准打卡触发区域，优化防作弊规则；

7.正式上线：全校启用，常态化阳光跑数据采集。

7.2 日常运维

1.手环维护：后台监测低电量手环，统一更换 CR2032 电池；

2.阅读器维护：VI-S710XD（IP54）定期检查顶棚防水；VI-S710（IP67）户外免频繁检修，定期检查网线供电；

3.发卡设备：VD-S800 桌面发卡器 USB 连接，定期更新驱动；

4.数据备份：服务器自动每日备份跑步数据，防止丢失。

08

  方案适用场景

1

中小学日常阳光跑、晨跑打卡管理（400 米标准跑道选用 VI-S710XD）；

2

高校环湖长距离跑步、课外长跑（超长跑道选用 VI-S710）；

3

校园运动会中长跑、接力赛精准计圈计时；

4

校内道路虚拟跑道自由跑全域监控；

5

军训、体能训练人员运动轨迹统计。

09

  方案总结

本 2.4G 有源 RFID 阳光跑方案依托125K 低频精准触发 + 2.4G 远距离有源识别成熟技术，提供 VI-S710XD、VI-S710 两款阅读器灵活选配，全套搭配万全智能 VD-S800 发卡器、VT-S3002W 腕带标签，完美解决传统阳光跑人工登记、代跑、统计繁琐等痛点。

系统支持大小场地灵活部署，高并发、低功耗、易运维、强防作弊，实现校园体育跑步数字化、智能化管理，大幅降低教师工作量，完整留存学生运动健康档案，助力校园智慧体育建设。
