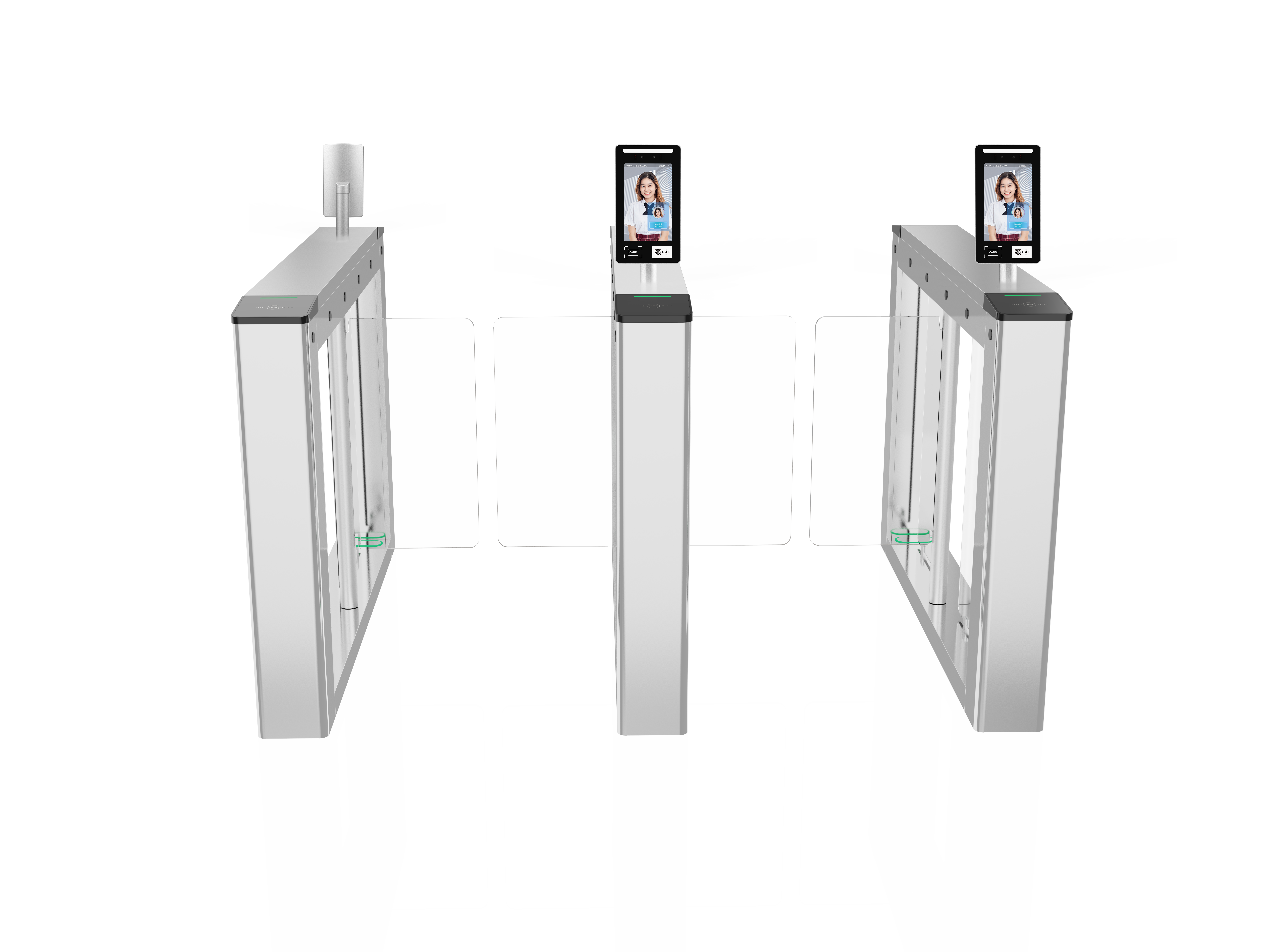

产品详情：
一、闸机功能参数
1:具有故障自检和报警提示功能，方便用户维护及使用。
2:可外接任何控制设备输出的控制信号或按钮或遥控，实现单双向控制通行。
3:自动复位功能：每摆动90度，并检测人和物体通过后，即自动复位，或在规定的时间内（延时多档可调）未通行时，系统将自动取消此次通行的权限而回归初始位。
4:灯光指示：高亮度通行灯状态指示，指引通行。
5:消防输入：可与消防报警信号连接，实现不断电落杆常开。
6:报警提示功能：非法通行或冲闸时，自动发出报警提示。
7:速度可调：摆臂打开及关闭的速度多级可调，用户可根据实际需求进行设定。
8:新一代工业级ARM控制系统，增设多功能数码设置、加密及复位等功能。
9:防反转功能：在摆臂复位的过程中，如发生外力逆转摆臂，摆臂即自动启动反推力且发出报警，待外力消失后则自动回到零位恢复通行。
10:自动保护功能：当外力阻止摆臂正常运动时，且外力连续不断，系统将自动检测20秒后自动保护并进入休眠状态。当下一次合法信号输入时，闸机将自动恢复正常。
11:多级防撞缓冲功能：非法通行或冲闸时，闸杆缓冲相应角度且启动即时反推力，同时启动报警，在实现人性化防伤害的同时也大大减少了因经常或连续冲撞而产生的机械损坏。
12:无人职守：断电摆臂自动常开，通电自动复位（阻挡通行）。
二、闸机技术参数
1.驱动设备 齿制制动的扭据 120Nm
2.最大冲力 5Nm
3.开关门时间<2秒
4.电气部分 电源供应 24VDC,2A继电器：1A，继电器：5A，晶体管：2A，晶体管：0,7A
5.驱动 低能驱动M05
6.最大动能 <1.6J
7.最大力 67N（门扇外边缘）
8.驱动扭力 约5Nm
9.锁紧 齿轮闸RA12
10.锁紧扭矩 最小120Nm
11.通行频率 35人/分钟
12.驱动设计 最多300 0000次开关周期/年
13.驱动使用寿命MCBF 最少300 0000次开关周期
14.打开角度 -90° - +90°
15.控制 ETS 21
16.电源 100-230V AC / 50 -60 Hz
17.联结载荷 120 VA
18.控制单元电压 24 V DC
19.接口 串行接口内部：控制板内部CAN总线连接
20.外部：可连接达到8台设备；每块ETS 21板5个无压反馈；其他反馈可通过其他ETS 21 io获得
21.机箱尺寸 长1400mmX宽160mmX高980mm
22.通道宽 标准通道宽650mm，宽度可定制
23.摆臂传动角度 －95/0/+95
24.摆动方向 单向或双向
25.工作电压 AC220 ±10% V/50 ±10% HZ
26.驱动电机 24V 直流无刷电机
27.电机功率 30-70W无刷电机
28.输入接口 干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA
29.通信接口 RS485/232标准
30.通讯协议 MODBUS协议
31.红外传感器接口 NPN常开集电极开路型
32.上电后进入通行状态所需时间 3秒
33.工作环境 室内、室外（阴棚）
34.温度 -10℃—— 50℃ 相对湿度：≤90%，不凝露
